Tyyppi: NKRX-175
Kuormitustaulukko

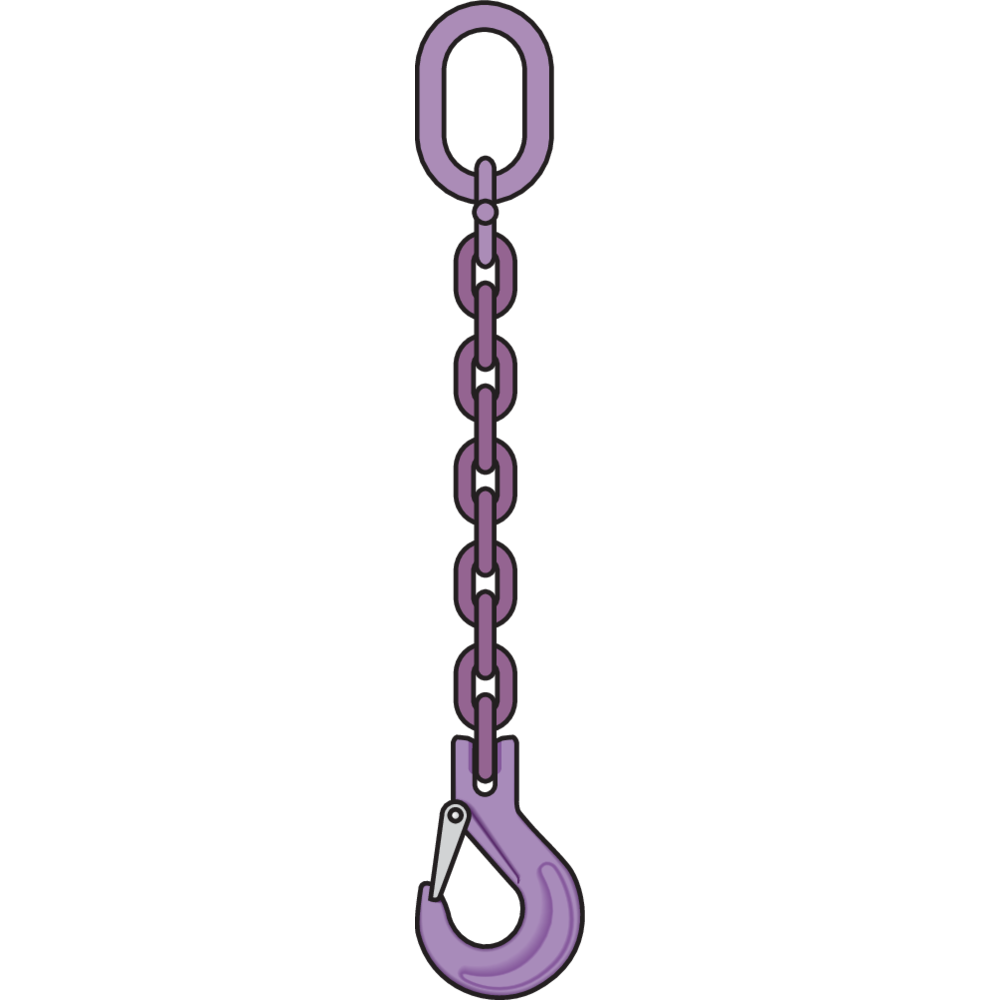

Rakenne: Toisessa päässä nostorengas ja toisessa salpakoukku.
Koko: Ø 6–32 mm, haarukkaliittimellä 6-22 mm.
Tyyppi: NKRX-175
Kuormitustaulukko
Rakenne: Toisessa päässä nostorengas ja toisessa salpakoukku.
Koko: Ø 6–32 mm, haarukkaliittimellä 6-22 mm.
EN 818-4, mutta suuremmalla työkuormalla
|
Varmuuskerroin 4:1 |
Ketju Ø | 1-osaiset | 2-osaiset | 3-4-osaiset | Ei päätettä | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Suora nosto | Kiristävä nosto | U-nosto | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Suora nosto | Kiristävä nosto | U-nosto | ||
| mm | Enimmäiskuorma (WLL) tonneissa | ||||||||||
| 6 | 1,40 | 1,12 | 2,80 | 2,00 | 1,40 | 3,00 | 2,12 | 2,80 | 2,24 | 5,60 | |
| 7 | 1,90 | 1,50 | 3,80 | 2,65 | 1,90 | 4,00 | 2,80 | 3,80 | 3,00 | 7,60 | |
| 8 | 2,50 | 2,00 | 5,00 | 3,55 | 2,50 | 5,30 | 3,75 | 5,00 | 4,00 | 10,00 | |
| 10 | 4,00 | 3,15 | 8,00 | 5,60 | 4,00 | 8,40 | 6,00 | 8,00 | 6,30 | 16,00 | |
| 13 | 6,70 | 5,30 | 13,40 | 9,50 | 6,70 | 14,00 | 10,00 | 13,40 | 10,60 | 26,80 | |
| 16 | 10,00 | 8,00 | 20,00 | 14,00 | 10,00 | 21,20 | 15,00 | 20,00 | 16,00 | 40,00 | |
| 19 | 14,00 | 11,20 | 28,00 | 20,00 | 14,00 | 30,00 | 21,20 | 28,00 | 22,40 | 56,00 | |
| 20 | 16,00 | 12,80 | 32,00 | 22,40 | 16,00 | 33,60 | 24,00 | 32,00 | 25,60 | 64,00 | |
| 22 | 19,00 | 15,00 | 38,00 | 26,50 | 19,00 | 40,00 | 28,00 | 38,00 | 30,00 | 76,00 | |
| 26 | 26,50 | 21,20 | 53,00 | 37,50 | 26,50 | 56,00 | 40,00 | 53,00 | 42,50 | 106,00 | |
| 32 | 40,00 | 31,50 | 80,00 | 56,00 | 40,00 | 85,00 | 60,00 | 80,00 | 64,00 | 160,00 | |
| Kerroin (KL) | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| Kun kiristävässä nostossa käytetään monihaaraista nostohihnaa, pienennä arvoja 20%. | |||||||||||
